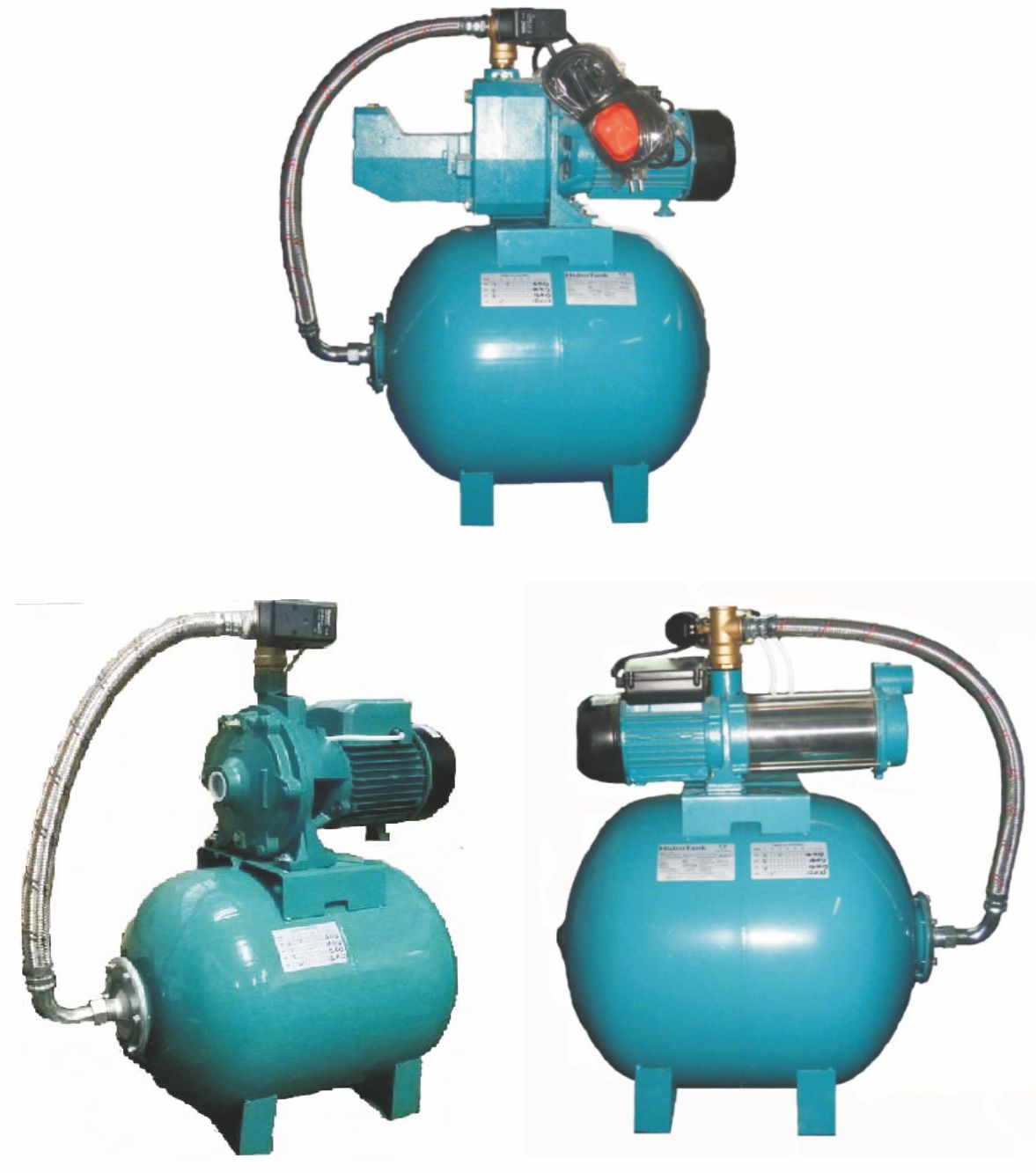

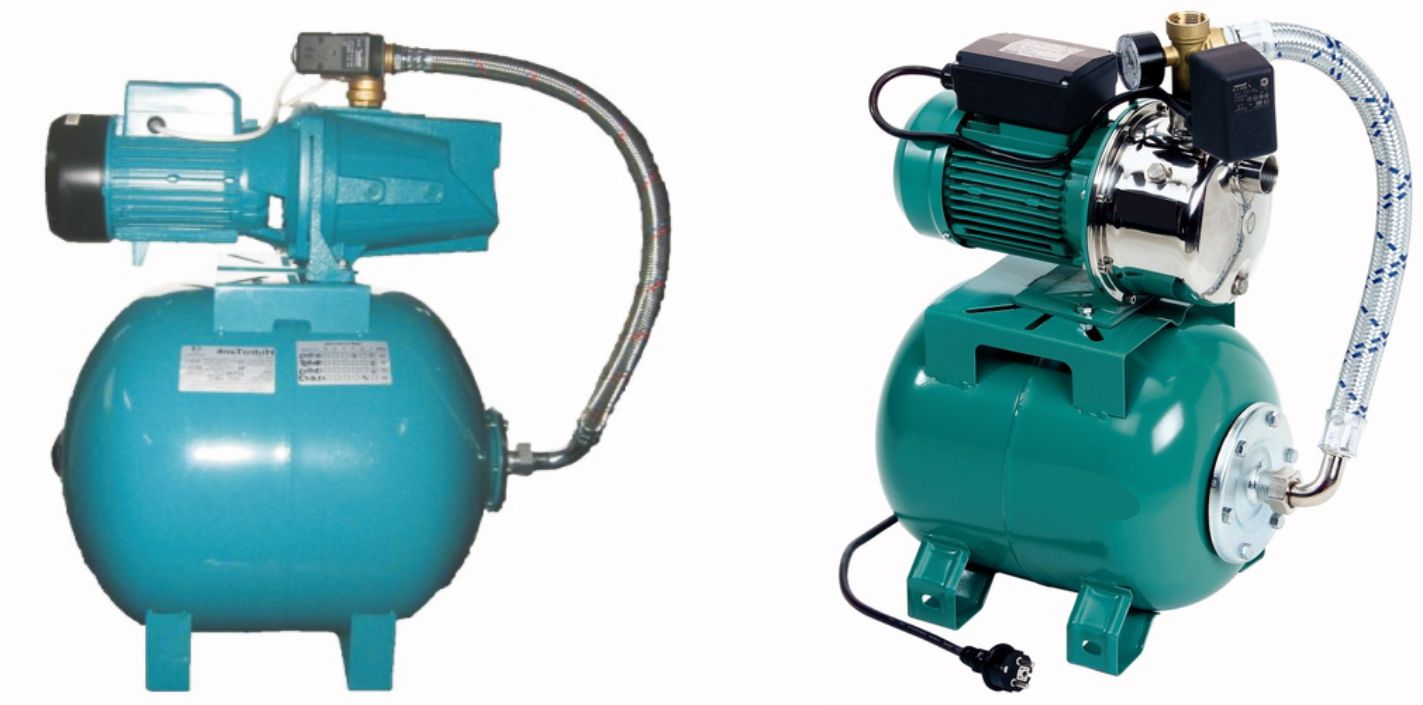

Yatay Tip Kompakt Paket Hidrofor Pompaları

Açıklama

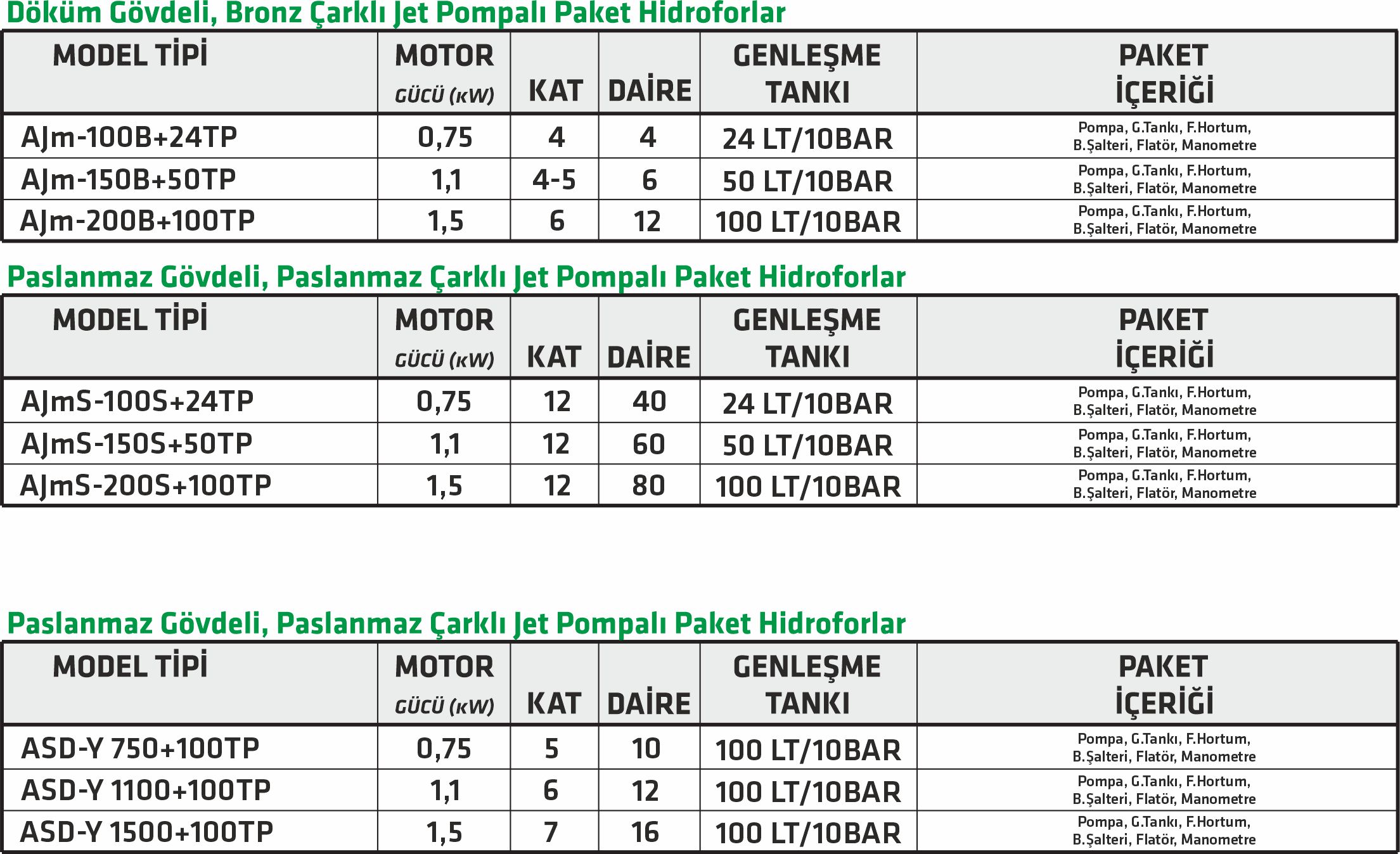

AJM ve ASD-Y SERİSİ YATAY MİLLİ KULLANIM SUYU PAKET HİDROFOR POMPALARI AJM; Hmax: 70mSS Qmax: 6m3/h ASD-Y; Hmax: 92mSS Qmax: 7m3/h   OPSİYONEL SEÇİMLER; - Mekanik Kumanda Panosu, - Elektronik Kumanda Panosu, - Pano İçi Frekans Sürücülü Kumanda Panosu, - Motor Üstü Frekans Sürücülü Kumanda Panosu,
ÖZELLİKLER - Eş Yaşlandırma Sistemi İle Donatılmış Kumanda Panosu, - Elektrik Tüketimi Düşük Pompa Verimi Yüksektir, - Hidroforlar Kullanıma Hazır Kit Halindedir - Pompalar Monoblok Şeklindedir, - Sessiz Çalışma,	KULLANIM ALANLARI - Oteller, - Apartman, Villa, - Okullar, Hastaneler, - Sanayi Su Arıtma Tesisleri, - Toplu Konutlar, İş ve Alışveriş Merkezleri, - Sulama Sistemleri, Soğutma ve Isıtma Tesisleri,

PAKET HİDROFORLARIN TANIMI, KULLANIMI VE  MONTAJI

 TEK VE ÇOK POMPALI PAKET HİDROFOR SETLERİ

• TANIM

Asil Pompa ürünü hidroforlar, binaların kullanım suyu veya tesislerin basınçlı su ihtiyacı için hazırlanmış, sessiz çalışan, tam otomatik, paket hidroforlardır.

Hidroforlar bir veya çok pompalı olarak üretilmektedir. Paket Hidroforların pompaları yatay tekli ile tekli veya çoklu dik milli pompalardan oluşur.. Depodaki su seviyesi pompanın emme/basma çapından daha yukarıda olmalıdır.

Tek pompalı Asil pompa ürünü hidroforlarda teslimat kapsamında bulunan çek valfin, pislik tutucu ile pompanın emiş kollektörü arasına monte edilmesi gereklidir ve basınç hattında şehir şebekesine karşı ayrıca bir çek valf kullanılmalıdır. Cihaz depodaki asgari su seviyesinden 0.5 m daha aşağıda kalacak tarzda yerleştirilmelidir. Depo veya depo su seviyesi ne kadar yukarıda olursa o kadar iyidir.

 HİDROFOR SİSTEMİ İÇİN GEREKLİ EKİPMANLAR :

1) Pompa: 1, 2, 3 pompalı sistemler

2) Pano: Kontrol panosu hidroforun fonksiyonlarını düzenler ve susuz çalışmasını önleyici koruyucu otomasyon sistemi

 3) Genleşme Tankı: Membranlı, koku yapmayan, tam hijyenik, pompaların start-stop sayısını azaltan, mutlaka kullanılması gereken ve basınç hattına yerleştirilen basınçlı su deposudur.

4) Şase: Tek parça ve kauçuk ayaklı (titreşimi sönümlemek için)

5) Vanalar: Emme hattına küresel vanalar

6) Çekvalf: Basma hattına geri tepmeyi önlemek için sessiz tip

 7) Basınç Şalteri: Alt ve üst basınç değerleri için

 8) Seviye Şalteri (Flatör): Depodaki su seviyesi bittiğinde hidroforu otomatik olarak durdurmak veya tekrar devreye almak için

 9) Pislik Tutucu: Suyun içindeki katı parçaları tutar

 10) Kollektör: Çok pompalı hidroforlarda, emiş ve basma hattını(tesisatı) hidrofora bağlayan borulama tesisatı

 11) Kompansatör: Sistem için gerekli ise kullanılır. Sistem vibrasyonunu önler, boru genleşmelerine yardımcı olur.

12) Basınç Düşürücü Valfler ve Emniyet Ventilleri: Sistem için gerekli ise kullanılır.

 13) Esnek Hortum: Pompa sistemi ile tank arasındaki su bağlantısını sağlar.

 14) Manometre: Pompa çalışırken sistemin basınç değerini gösterir.
