ANM Tek Kademeli Uçtan Emişli Monoblok Sanrifüj Pompalar

Açıklama

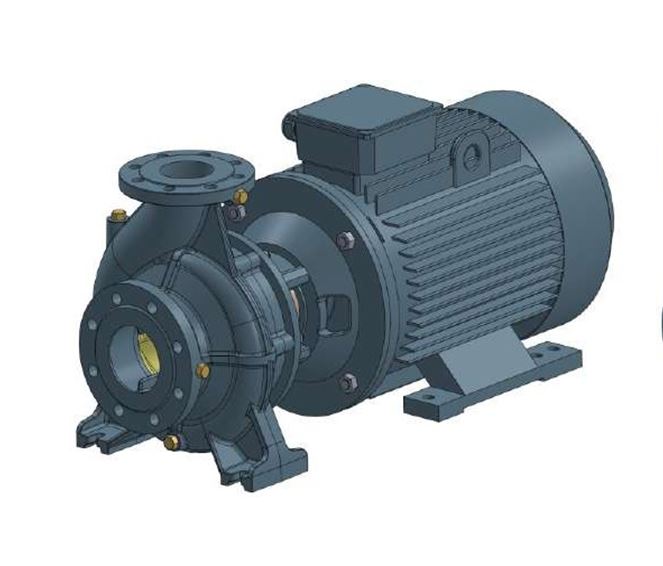

ANM SERİSİ UÇTAN EMİŞLİ MONOBLOK SANTRAFÜJ POMPALAR

Uctan Emişli Monoblok Tip Tek Kademeli Santrifüj Pompalar

• Bu pompalar yatay eksenli, gövdeleri ayrılabilen, tek kademeli,  santrifüj pompalardır.

• Pompa çarkları dinamik olarak dengelenmiş, tek girişli, kapalı tipteki çarklardır, çarkları taşıyan mil iki taraftan yataklanmıştır. Eksenel kuvvetin dengelenmesi denge delikleriyle yapılmaktadır. İstenen çalışma noktası için çarklar tıraşlanabilmektedir.

• Denge deliklerinden geriye kalan kalıntı dengelenmemiş eksenel kuvvet ise bilyalı rulmanlar tarafından taşınmaktadır.

SANTRİFÜJ POMPA VE  ÇALIŞMA PRESİPLERİ

Santrifüj pompalar mekanik enerjiyi hidrolik enerjiye çeviren türbomakinalardır.Santrifüj pompalar yüksek basma yüksekliklerine gerek duyulduğunda tercih edilirler. Pompaların satın alınma asamasında, sadece pompanın bedeli değil, kullanım ömrü boyunca enerji ve bakım bedeli de rol oynamaktadır. Bu nedenle santrifüj pompalar tasarlanırken mümkün olan en yüksek verimli pompayı imal etmek esas amaçtır.

Bir santrifüj pompa ana hatlarıyla, bir çark, dönen bir şaft ve çarkı çevreleyen gövde kısmından oluşur. Santrifüj pompalarda, atmosfer basıncı yardımıyla sıvı pompanın giriş kısmına doğru itilir. Çark dönmeye başladığında, sıvı pompanın çıkış kısmına doğru ilerler. Bu işlem, çark girişinde boşluk veya düşük basınç bölgesi oluşturur. Böylece, pompa girişindeki basınç değeri çark girişindeki basınç değerinden yüksek olur.

Santrifüj pompaların özel bir tipi olan kendinden emişli santrifüj pompa hariç, santrifüj pompalar kendinden emişli değildir. Emme borusu ve pompanın giriş kısmı kendinden emişli değildir ve sıkıştırılamaz sıvı ile doldurulması gerekir. Kendinden emişli pompalarda, pompa çalıştırılmadan önce hava ve çeşitli gazların emme kısmından temizlenmesi gerekir. Eğer sıvı buharı pompanın emme kısmında pompalanmaya başlanırsa, bu durum kavitasyona neden olur ve pompaya ciddi zararlar verir.

Santrifüj pompalar hidrodinamik pompa grubuna dahildir. Bütün sıvılar için kullanıma elverişlidir. Birçok maddeden imal edilebilirler. Santrifüj pompalar üç ana gruba ayrılır. Bunlar; kademeli pompalar, yatay milli kademeli pompalar, düşey milli kademeli pompalardır. Bunun dışında çift emişli norm pompalar, vorteks tip tıkanmayan pompalar, dalgıç tip pompalar, derin kuyu pompaları, kendinden emişli pompalar, sirkülasyon pompaları, saylangoz tip norm pompaları santrifüj pompa tipleridir.
