ANK-V Serisi Tek Kademeli Alttan Emişli Santrifüj Pompalar

Açıklama

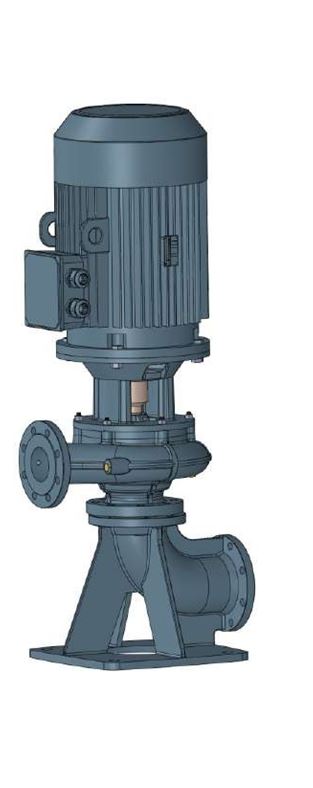

ANK-V SERİSİ ALTTAN EMİŞLİ KAPLİN BAĞLANTILI SANTRAFÜJ POMPALAR

Alttan Emişli Kaplin Bağlantılı Santrifüj Pompalar

• Salyangoz gövdeli, tek kademeli, alttan emişli kaplin bağlantılı santifüj pompalardır. Standart olarak kapalı çarklı
• ve mekanik salmastralı üretilmektedir.
• Temel boyutlar ve anma debileri DIN 24255 ve EN 733 standartlarında önerilen değerlerle uyumludur.
• Giriş Çıkış Flanşları ISO 7005–2, DIN 2533 standartlarına uygun PN 16 basınç sınıfı içindedir.
• Çark üzerine etki eden eksenel kuvvet aşınma halkası ve dengeleme delikleri aracılığıyla dengelenmektedir.
• Motor ve pompa iki ayrı ünite olup, iki ayrı mil mevcuttur. Motor mili pompa miline kablin bağlantılı olarak imal edilmektedir. Pompa motor bağlantısı standart olarak ortak bir şasi üzerinde esnek kaplin kullanılarak yapılmaktadır. Pompa tesisattan, salyangoz gövdesi tesisata bağlı kalacak şekilde ayrılabildiğinden bakım onarım işlemleri kolayca yapılabilmektedir.

SANTRİFÜJ POMPA VE  ÇALIŞMA PRESİPLERİ

Santrifüj pompalar mekanik enerjiyi hidrolik enerjiye çeviren türbomakinalardır.Santrifüj pompalar yüksek basma yüksekliklerine gerek duyulduğunda tercih edilirler. Pompaların satın alınma asamasında, sadece pompanın bedeli değil, kullanım ömrü boyunca enerji ve bakım bedeli de rol oynamaktadır. Bu nedenle santrifüj pompalar tasarlanırken mümkün olan en yüksek verimli pompayı imal etmek esas amaçtır.

Bir santrifüj pompa ana hatlarıyla, bir çark, dönen bir şaft ve çarkı çevreleyen gövde kısmından oluşur. Santrifüj pompalarda, atmosfer basıncı yardımıyla sıvı pompanın giriş kısmına doğru itilir. Çark dönmeye başladığında, sıvı pompanın çıkış kısmına doğru ilerler. Bu işlem, çark girişinde boşluk veya düşük basınç bölgesi oluşturur. Böylece, pompa girişindeki basınç değeri çark girişindeki basınç değerinden yüksek olur.

Santrifüj pompaların özel bir tipi olan kendinden emişli santrifüj pompa hariç, santrifüj pompalar kendinden emişli değildir. Emme borusu ve pompanın giriş kısmı kendinden emişli değildir ve sıkıştırılamaz sıvı ile doldurulması gerekir. Kendinden emişli pompalarda, pompa çalıştırılmadan önce hava ve çeşitli gazların emme kısmından temizlenmesi gerekir. Eğer sıvı buharı pompanın emme kısmında pompalanmaya başlanırsa, bu durum kavitasyona neden olur ve pompaya ciddi zararlar verir.

Santrifüj pompalar hidrodinamik pompa grubuna dahildir. Bütün sıvılar için kullanıma elverişlidir. Birçok maddeden imal edilebilirler. Santrifüj pompalar üç ana gruba ayrılır. Bunlar; kademeli pompalar, yatay milli kademeli pompalar, düşey milli kademeli pompalardır. Bunun dışında çift emişli norm pompalar, vorteks tip tıkanmayan pompalar, dalgıç tip pompalar, derin kuyu pompaları, kendinden emişli pompalar, sirkülasyon pompaları, saylangoz tip norm pompaları santrifüj pompa tipleridir.
